HS型旋转接头特点：

壳体为优质黄铜，空心轴为不锈钢304，密封件为合金钢和英国摩根密封件。

HS型旋转接头参数：

适用介质：水、液压油、冷却剂、真空、压缩气体等。

最高压力：≤1.0MPa

最高转速：≤1000rpm

最高温度：t≤100℃

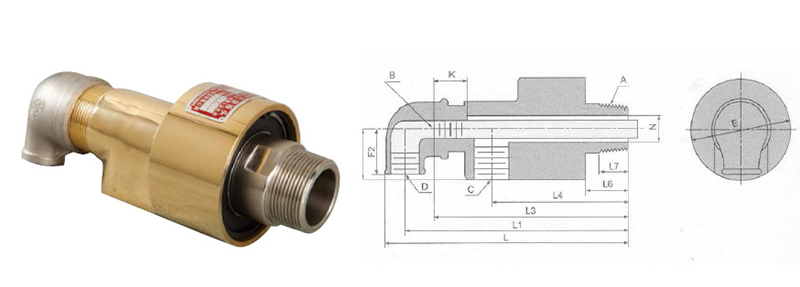

通冷却水旋转接头（HS-X型）　双向流通内管旋转式——螺纹连接

规格 型号

A B C D E F1

F2

K

L

L1

L3

L4

L6

L7

N

15 HS-X15-6

R1/2

10

Rc1/2

Rc1/2 55

28

25 15 147 135 125 90 30 17 12

20 HS-X20-8

R3/4

12

Rc3/4

Rc1/2

62 31 30 32 170 155 140 95 30 20 16

25 HS-X25-10

R1

16

Rc3/4

Rc1/2

74 37 33 26 175 160 145 103 33 20 20

32 HS-X32-15

R1-1/4

20

Rc1-1/4

Rc1/2

90

45 38 32 211 196 182 128 42 25 30

40 HS-X40-20

R1-1/2

25

Rc1-1/2

Rc3/4

95 48 43 36 232 210 185 130 40 25 36

50 HS-X50-25

R2

31

Rc1-1/2

Rc1

122 60 51 46 300 278 255 182 60 35 48

65 HS-X65-32

R2-1/2

40

Rc2

Rc1-1/4

156 78 62 50 350 325 295 211 68 40 62

80 HS-X80-40

R3

46

Rc2-1/2

Rc1-1/2

160

80

70

50 383 353 286 231 90 35 75
