QS-GF型旋转接头（20-50）
- 产品详情
产品介绍：
产品型号 | QS-GF型旋转接头（20-50） |
产品材质 | 球墨铸铁 |
使用年限 | 二年 |
使用环境 | 造纸厂的烘缸 |
可通介质 | 饱和蒸汽、过热蒸汽、过热水 |
产品优势 | 耐高温，结构简单，密封可靠，不需润滑，采用球面密封结构，可自动调心，自动补偿，可适用于转速不高，同轴度不好的设备。 |
可耐受温度 | 最高温度：≤220℃ |
转 速 | 最高转速：≤100RPM |
特 别 | 超过正常参数，可联系定制 |

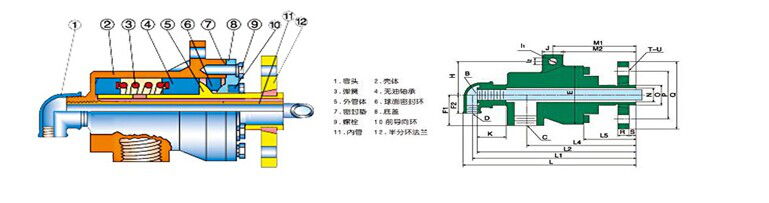

蒸汽旋转接头 QS-GF（20-50）结构特点：
QS-GF型旋转接头（20-50）采用的是独特的外装式结构密封装置，可以使接触面的比压下降，从而达
到减少磨损的效果。另外本产品使用了浮动的密封环以及波纹补偿器来作动密封，产品的密封可以自动
调节，密封性能更加稳定可靠。在旋转接头的壳体上设置有观察孔，帮助工作人员随时查看产品的密封
情况以及密封环的磨损情况。
规格型号：
规格 | 型号 | B | C | D | E | F1 | F2 | H | I1 | I2 | J | K | L | L1 | L2 | L4 | L5 | M1 | M2 | N | O | P | Q | R | S | T | U |
20 | QS-GF20-8 | G1/4 | Rc3/4 | Rc1/2 | 96 | 48 | 30 | 48 | 12 | 12 | 25 | 35 | 210 | 195 | 171 | 133 | 55 | 104 | - | 18 | 27 | 75 | 105 | 16 | 8 | 4 | 14 |
25 | QS-GF25-10 | G3/8 | Rc3/4 | Rc1/2 | 75 | 40 | 40 | 55 | 12 | 12 | 26 | 35 | 240 | 225 | 215 | 165 | 47 | - | 95 | 25 | 33.5 | 85 | 115 | 16 | 8 | 4 | 14 |
32 | QS-GF32-15 | G1 | Rc1 | Rc1/2 | 120 | 63 | 38 | 70 | 14 | 14 | 26 | 47 | 254 | 239 | 223 | 156 | 62 | - | 98 | 30 | 42 | 100 | 140 | 18 | 12 | 4 | 18 |
40 | QS-GF40-20 | G3 | Rc1-1/4 | Rc3/4 | 130 | 70 | 43 | 78 | 16 | 16 | 32 | 45 | 291 | 273 | 354 | 187 | 69 | - | 125 | 38 | 48 | 110 | 150 | 18 | 12 | 4 | 18 |
50 | QS-GF50-25 | G1 | Rc1-1/2 | Rc1 | 160 | 80 | 51 | 80 | 18 | 18 | 35 | 36 | 315 | 295 | 274 | 199 | 70 | 138 | - | 48 | 60 | 125 | 165 | 20 | 15 | 4 | 18 |
